Витая пара экранированная кат.6 Hyperline UFTP4-C6-S23-IN-LSZH-GY-500 4 пары серая
Hyperline UFTP4-C6-S23-IN-LSZH-GY-500 (STP4-C6-SOLID-INDOOR-LSZH-500) (500 м) Кабель витая пара, экранир. U/FTP, кат. 6, 4 пары (23 AWG), одножил. (solid), кажд.пара в фольге, LSZH, нг(С)-HF, –20°C–+60°C, серый

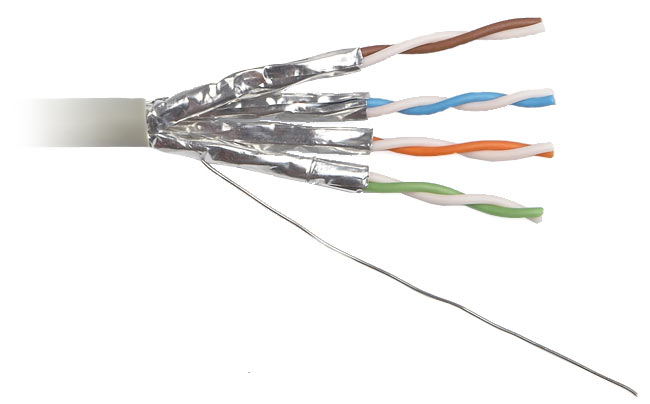

 | 1 - Внешняя оболочка 2 - Экран-фольга 3 - Дренажный провод 4 - Витая пара solid |
| Соответствует стандартам ANSI/TIA/EIA-568B.2-1 Класс пожарной безопасности LSZH Кабель соответствует стандарту пожарной безопасности UL 1581 VW-1 |
| Экранированный медный кабель, 4 пары, категория 6, одножильный 4 пары индивидуально экранированные алюминиевой фольгой Подходит для использования внутри помещения |
| Проводящий материал: проволока из мягкой отожженной электролитической меди Изоляция жил: полиолефин, пленко-пористо-пленочный Внешняя оболочка: LSZH (малодымный безгалогенный компаунд). Экран: каждая пара экранирована полиэфирной алюминиевой фольгой, обеспечивающей 100% покрытие витой пары Дренажный провод: луженая медь |
| Диаметр проводника (жилы): 0,57 ± 0,01 мм (23 AWG) → (Справочные таблицы по AWG) Диаметр проводника с оболочкой: 1,43 мм Внешний диаметр (размер) кабеля: 7,8 мм Толщина внешней оболочки: 0,7 мм Растягивающее усилие: не более 130 Н Минимальный радиус изгиба: 35 мм Удлинение жилы: не менее 14% Диаметр дренажного провода: 24 AWG Рабочая температура: -40°C - +70°C Вес 1 км кабеля: 55 кг Стандартная упаковка: 500 м |
| Частота, МГц | Затухание 20°C, дБ/100м | PS NEXT, дБ | NEXT, дБ | RL, дБ | PS ELFEXT, дБ | ELFEXT, дБ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип. знач. | Кат. 6 | Тип. знач. | Кат. 6 | Тип. знач. | Кат. 6 | Тип. знач. | Кат. 6 | Тип. знач. | Кат. 6 | Тип. знач. | Кат. 6 | |
| 1 | 2.0 | 2.8 | 90.0 | 72.3 | 93.0 | 75.3 | 22.0 | 20.0 | 90.0 | 65.0 | 93.0 | 68.0 |
| 4 | 3.7 | 3.8 | 85.0 | 63.3 | 88.0 | 66.3 | 25.0 | 23.0 | 90.0 | 53.0 | 93.0 | 56.0 |
| 10 | 5.7 | 6.0 | 85.0 | 57.3 | 88.0 | 60.4 | 28.0 | 25.0 | 80.0 | 45.0 | 83.0 | 48.0 |
| 20 | 8.1 | 8.5 | 85.0 | 52.8 | 88.0 | 55.8 | 28.0 | 25.0 | 80.0 | 39.0 | 83.0 | 42.0 |
| 30 | 10.0 | 10.5 | 85.0 | 50.1 | 88.0 | 53.1 | 27.0 | 23.8 | 70.0 | 35.5 | 73.0 | 38.5 |
| 100 | 19.0 | 19.9 | 80.0 | 42.3 | 83.0 | 45.3 | 24.0 | 21.1 | 63.0 | 25.0 | 66.0 | 28.0 |
| 150 | 23.6 | 24.9 | 80.0 | 39.7 | 83.0 | 42.7 | 22.0 | 18.8 | 60.0 | 21.5 | 63.0 | 24.5 |
| 200 | 27.7 | 29.1 | 80.0 | 37.8 | 83.0 | 40.8 | 21.0 | 18.0 | 58.0 | 19.0 | 61.0 | 22.0 |
| 250 | 31.4 | 33.0 | 77.0 | 36.3 | 80.0 | 39.3 | 20.0 | 17.3 | 55.0 | 17.0 | 58.0 | 20.0 |
| Максимальное сопротивление проводника при температуре 20°С | 73.0 Ом/км |
| Полное сопротивление | 100 Ом |
| Дисбаланс сопротивления | 2% максимум |
| Сопротивление изоляции | 5 ГОм\км минимум |
| Сопротивление связи на частоте 1 МГц | 50 м0м/м максимум |
| Емкостной дисбаланс | 1,2 пФ/м максимум |
| Отклонение задержки распространения | 35 нс/100м максимум |
| Диэлектрическая прочность | 700 В/1мин |
| STP4-C6-SOLID-INDOOR-HFFR | Кабель витая пара (U/FTP), категория 6, 4 пары, одножильный (solid), каждая пара в экране (фольга), FR-PVC |
| Параметр | Значение |
|---|---|
| Ед. измерения | упак. |
| Тип | Кабель |
| Кол-во пар | 4 |
| Тип экрана | U/FTP |
| Исполнение | В бухте |
| Категория | Кат. 6 |
| Оболочка | LSZH |
| Экранирование | Да |
| Проводник (конструкция) | Одножильный (solid) |
| Прокладка | Внутренняя |
| Сечение проводника | 0.57 мм |
| Длина шнура | 500 метров |
| Материал проводника | Медь (Cu) |
| Цвет | Серая |
| Калибр | 23 AWG |
