Витая пара кат.6 Hyperline UUTP4-C6-S23-IN-LSZH-OR-305 4 пары оранжевая
Hyperline UUTP4-C6-S23-IN-LSZH-OR-305 (UTP4-C6-SOLID-LSZH-OR-305) (305 м) Кабель витая пара U/UTP, категория 6, 4 пары (23 AWG), одножильный (solid), с разделителем, LSZH, нг(С)-HF, –20°C – +75°C, оранжевый

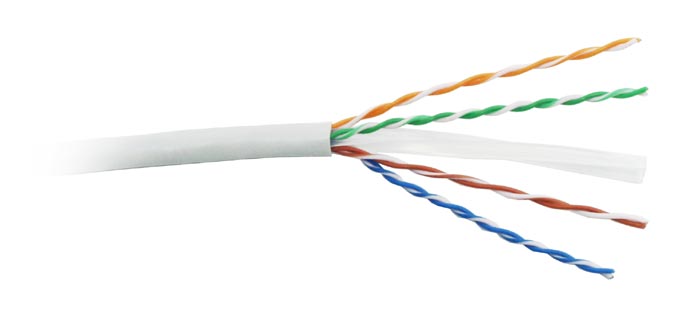

 |  | 1 - Внешняя оболочка 2 - Витая пара solid 3 - Крестообразный разделитель |
| Тип кабеля и количество пар: кабель UTP (unshielded twisted pair - неэкранированная витая пара) для внутренней прокладки, 4 пары (solid), категория 6. Соответствует стандартам UL444/UL1581, TIA/EIA 568A |
| Проводник: оголенный медный провод Ø0.54±0.01 мм, 23-24 AWG → (Справочные таблицы по AWG) Изоляция: полиэтилен повышенной плотности, минимальная толщина 0.18 мм Диаметр провода 0.99±0.02 мм Цвет витых пар: - синий-белый/синий, - оранжевый-белый/оранжевый, - зеленый-белый/зеленый, - коричневый-белый/коричневый 4 витые пары с полиэтиленовым разделителем, покрыты LSZH оболочкой (минимальная толщина оболочки 0,4 мм) Внешний диаметр кабеля 6.2±0.2 мм Радиус изгиба кабеля: 8xØ во время инсталляции, 6xØ при вертикальном каблировании, 4xØ при горизонтальном каблировании Стандартная упаковка: 21.5x42x42 см (ШxВxГ) - 305 м Вес кабеля без упаковки: 12.9 кг Вес кабеля с упаковкой: 13.8 кг Вес 1 км кабеля: 42.3 кг Рабочая температура: -20°C - +75°C Огнестойкость: СМR Стандарты: UL444/UL1581, TIA/EIA 568B.2 |
| Частота, МГц | RL | Затухание, дБ | NEXT, дБ | PSNEXT, дБ | ELFEXT, дБ | PSELFEXT, дБ |
|---|---|---|---|---|---|---|
| 1.0 | 20.0 | 2.4 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4.0 | 23.0 | 3.8 | 65.3 | 63.3 | 55.8 | 52.8 |
| 8.0 | 24.5 | 5.3 | 60.8 | 58.8 | 49.7 | 46.7 |
| 10.0 | 25.0 | 6.0 | 59.3 | 57.3 | 47.8 | 44.8 |
| 16.0 | 25.0 | 7.6 | 56.3 | 54.3 | 43.7 | 40.7 |
| 20.0 | 25.0 | 8.5 | 54.8 | 52.8 | 41.8 | 38.8 |
| 25.0 | 24.3 | 9.5 | 53.3 | 51.3 | 39.8 | 36.8 |
| 31.25 | 23.6 | 10.7 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100.0 | 20.1 | 19.8 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200.0 | 18.0 | 29.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 250.0 | 17.3 | 32.8 | 38.3 | 36.3 | 19.8 | 16.8 |
| Максимальное сопротивление проводника при температуре 20° С | 9.38 Ом/100 м |
| Дисбаланс сопротивления | 5% |
| Емкостной дисбаланс пары по отношению к земле | 330 пФ/100м |
| Сопротивление на частоте 0.772-100 МГц | 85-115 Ом |
| Максимальная рабочая емкость | 5,6 нФ/м |
| Проба на искру | 2,5 кВ |
| Параметр | Значение |
|---|---|
| Ед. измерения | упак. |
| Тип | Кабель |
| Кол-во пар | 4 |
| Тип экрана | U/UTP |
| Исполнение | В коробке |
| Категория | Кат. 6 |
| Оболочка | LSZH |
| Экранирование | Нет |
| Проводник (конструкция) | Одножильный (solid) |
| Прокладка | Внутренняя |
| Сечение проводника | 0.57 мм |
| Длина шнура | 305 метров |
| Материал проводника | Медь (Cu) |
| Цвет | Оранжевая |
| Калибр | 23 AWG |
