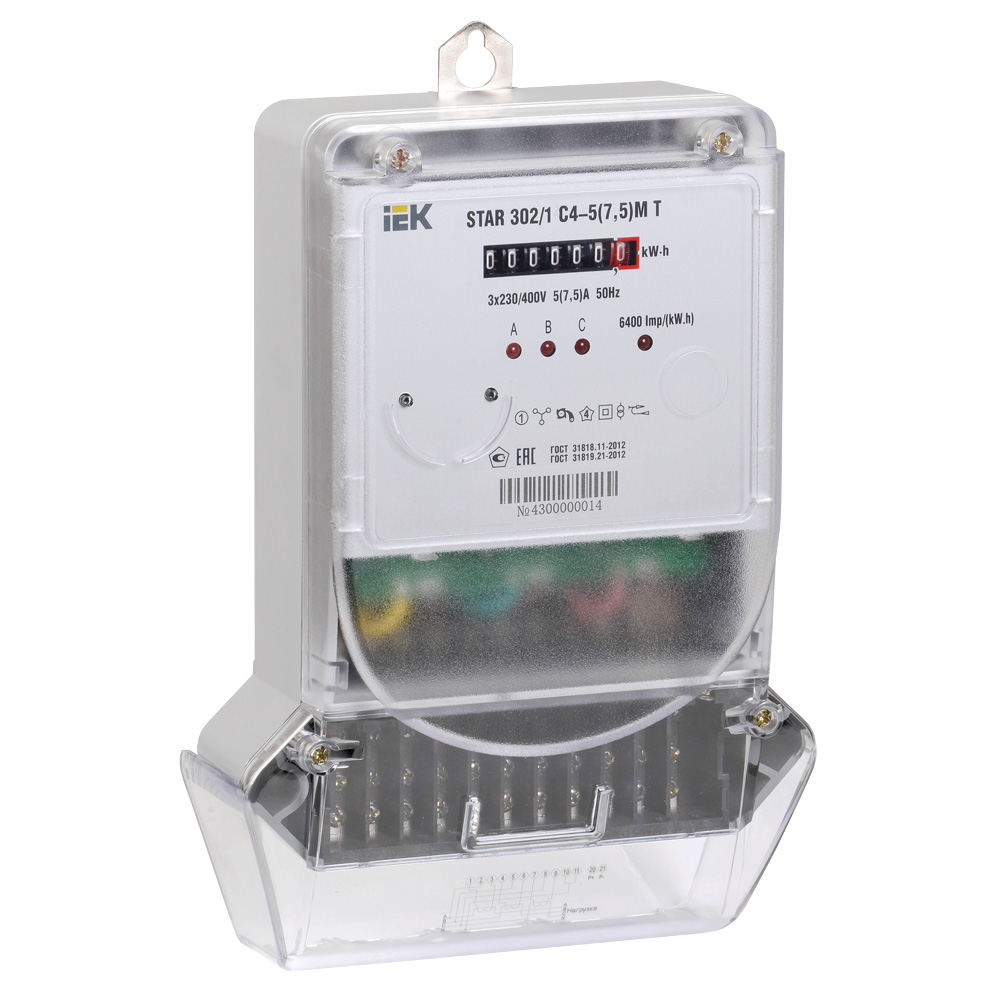

IEK CCE-3C1-3-01-3 Счетчик STAR 302/1 3ф С4-5(7.5)М Т
Счётчики электрической энергии STAR 3 непосредственного включения и подключения через трансформатор тока предназначены для учёта активной электрической энергии в сетях переменного тока напряжением 3х230/400 В частотой 50 Гц. Соответствуют требованиям ГОСТ 31818.11, ГОСТ 31819.21 и техническим условиям CCE3.001.2014 ТУ.
Счётчики электрической энергии STAR внесены в Государственный реестр средств измерении за номерами 59305-14 и 59306-14.
Российское производство. Широкий ассортимент. Межповерочный интервал 16 лет. Широкий температурный диапазон применения от -40°С до +70°С. Высокая временная и температурная стабильность метрологических характеристик. Защита от импульсных перенапряжений. Конструкция зажимов счетчика обеспечивает надежное присоединение проводов, что предотвращает потери мощности. Счетчики с электромеханическим отсчетным устройством имеют механический стопор обратного хода для защиты от сброса учетных показаний счетчика. Счетчики с двумя шунтами (исполнение Ш2) имеют дополнительный светодиодный индикатор на лицевой панели, указывающий на неравенство токов в нулевом и фазном проводниках, что обеспечивает защиту от потребления неучтенной электроэнергии без использования сетевого провода. Стандартный телеметрический импульсный выход.
| Параметр | Значение |
|---|---|
| Ед. измерения | шт. |
| Кол-во в упаковке | 4 |
| Тип | Счетчик |
| Серия | STAR |
| Номинальный ток | 5A |
| Количество фаз | Трехфазный |
| Способ монтажа | DRA (на DIN-рейку) |
| Класс точности | 1 |
| Максимальный ток (imax) | 7.5 А |
| Тип индикации | Аналоговый |
| Тип энергии | Активная мощность |
| Количество тарифов | 1 |
| Тип счетчика, измерителя; измерительного прибора | Электромеханический |
| Параметр | Значение |
|---|---|
| Тип счетчика: | Электромеханический |
| Номин ток - In: | 5 А |
| Макс ток - Imax: | 7,5 А |
| Номин линейное напряжение - Un L-L: | 7,5 В |
| Частота: | 50 Гц |
| Класс точности: | 1 |
| Количество фаз: | Трехфазный + N (4 проводника) |
| Модель или исполнение: | Трансформаторного включения |
| Тип электроэнергии: | Активная мощность |
| Подходит для: | Учета потребления (однонаправл.) |
| Тип тарифа: | Однотарифный |
| Внесен в реестр: | Российский реестр средств измерений |
| Тип импульса: | D0 |
| Частота импульсов: | - Имп на кВт ч - кВАр ч |
| Тип индикации: | Аналоговый (-ая) |
| Тип монтажа: | DRA (на DIN-рейку) |
| Разрядность счетного устройства: | 6+1 |
| Степень защиты - IP: | IP54 |
| Базовый ток: | 5 А |
| Стартовый ток: | 5 мА |
| Номин напряжение: | 3х230/400 В |
| Ширина: | 175 мм |
| Высота: | 245 мм |
| Глубина: | 71,9 мм |
| Постоянная счетчика: | 400; 800; 1600; 3200; 6400 имп на кВт час |
| Атмосферное давление: | 86…106 кПа |
| Номин фазное напряжение - Un N-L: | 230 В |
