LEGRAND 010582 Перегородка разделительная для кабель-каналов 105х35мм, 80х50мм, 105х50мм, 150х50мм (цена за 1 метр)

Кабель-канал DLP 50x105, поставляется с крышкой

Подробности на странице 717 каталога Legrand

Заказ кабель-каналов DLP 50 х 105

Заказываются под одним Кат. № :


Заказываются только розетки и суппорты

Для монтажа розеток нужен только суппорт (рамка поставляется в комплекте с суппортом)

Подключение розеток

Розетки подключаются традиционным методом

Монтаж в кабель-каналы DLP

Удобный и быстрый монтаж благодаря 4 защелкам

Монтаж гибких крышек и декоративных рамок

Декоративные рамки закрывают стыки между суппортом и крышкой

Кабель-каналы DLP: Профили, крышки, перегородки, аксессуары, суппорты
Кабель-каналы			Кабель-каналы, крышки, перегородки и аксессуары
Коли- чество секций	Ширина крышки (мм)	Габариты кабель-канала (мм)	Кабель-каналы	Крышки	Перего- родки несущие	Перего- родки раздели- тельные	Скобы	Накладка на стык профиля	Накладка на стык крышек	Заглуш- ки
1		35 x 80	10411	10521	–	10584	10681	10692 или 10691	10801	10722

Кабель-каналы DLP: Комплекты «профиль + крышка»
Кабель-каналы			Кабель-каналы, крышки, перегородки и аксессуары
Коли- чество секций	Ширина крышки (мм)	Габа- риты кабель-канала (мм)	Кабель-канал с крышкой (компл.)	Крышка	Перего- родки несущие	Перего- родка раздели- тельная	Скоба	Накладка на стык(1) профиля	Накладка на стык крышек	Заглуш- ка
1		35 x 105	10463	–	–	105 82	106 82	10692 или 10691	10802	10701
1		50 x 80	10419	–	–	10582	10681	10692 или 10691	10801	10722
		50 x 105	10429	–	–	10582	10681	10696	10801	10700
2		50 x 150	10427*	–	–	10582	10681	10692 или 10691	2 x 10801	10703

* Поставляются в комплекте с несущей перегородкой.

Кабель-каналы DLP: Профили, крышки, перегородки, аксессуары, суппорты
Кабель-каналы			Кабель-каналы, крышки, перегородки и аксессуары
Коли- чество секций	Ширина крышки (мм)	Габа- риты кабель-канала (мм)	Кабель-каналы	Крышки	Перего- родки несущие	Перего- родки раздели- тельные	Скобы	Накладка на стык кабель-канала	Накладка на стык крышек	Заглуш- ки
1		65x150	10433	105 24	–	105 83	106 86	10692 или 10691	108 04	107 06
		65x195	10453	105 26	–	105 83	106 86	10692 или 10691	108 06	107 07
2		65x150	10433	2 x 105 21	104 73	105 83	10681	10692 или 10691	2 x 108 01	107 06
		65x195	10453	2 x 105 22	104 73	105 83	106 82	10692 или 10691	2 x 108 02	107 07
		65x220	104 59	105 24 + 105 21	104 73	105 83	106 81 + 106 86	10692 или 10691	108 04 + 108 01	107 08
3		65x195	10453	2 x 105 21 + 1 x 105 20	2 x 104 73	105 83	10681	10692 или 10691	2 x 108 01 + 108 00	107 07
		65x220	104 59	3 x 105 21	2 x 104 73	105 83	10681	10692 или 10691	3 x 108 01	107 08

⁽¹⁾ Накладка на стык Кат. № 106 92 – самоклеющаяся, накладка Кат. № 106 91 и Кат. № 106 96 крепится на защелках.

Особенности заказа кабель-каналов DLP с гибкой крышкой

Кабель-каналы: 35х80, 65х150, 65х195, 65х220 поставляются без крышек.

УГЛЫ			ОТВОДЫ(1)		УГЛОВЫЕ ОТВОДЫ
Внутренние от 80 до 100°	Внешние от 60 до 120°	Плоский	Кабель-канал шириной 80 мм	Кабель-канал шириной 105 мм
10601	10621	107 67	10735	–	107 63 + 106 01

УГЛЫ			ПЛОСКИЕ ОТВОДЫ		УГЛОВЫЕ ОТВОДЫ
Внутренние от 80 до 100°	Внешние от 60 до 120°	Плоский	Кабель-канал шириной 80 мм	Кабель-канал шириной 105 мм
10601	10621	107 84	10735	107 36	107 63 + 106 01
10602	106 22	107 67	10735	–	107 63 + 106 02
10605	106 19	107 86	107 39	107 40	107 65 + 106 05
10606	106 35	107 89	10735	107 36 или 107 37	107 63 + 106 06

УГЛЫ			ОТВОДЫ		УГЛОВЫЕ ОТВОДЫ
Внутренние от 80 до 100°	Внешние от 60 до 120°	Плоский	Кабель-канал шириной 80 мм	Кабель-канал шириной 105 мм
106 03	106 23	107 90	10733	10738	107 64 + 106 03
106 03	106 23	107 93	10733	10738	107 64 + 106 03
106 07	106 36	107 90	10733	10738	107 64 + 106 07
106 07	106 36	107 93	10733	10738	107 64 + 106 07
106 07	106 36	107 96	10733	10738	107 64 + 106 07
106 58	106 39	107 93	10733	10738	107 64 + 106 58
106 58	106 39	107 96	10733	10738	107 64 + 106 58

⁽¹⁾Суппорты поставляются с декоративными рамками.

Угол внутренний

Угол внешний

Внутренние и внешние углы для мультисекционных кабель-каналов поставляются с сепараторами

Суппорты и розетки с суппортом, автоматическое подключение

СУППОРТЫ ПРОГРАММЫ MOSAIC
2 модуля		109 52	109 92
4 модуля		109 54	109 94
6 модуля		109 56	109 96
8 модуля		109 58	109 98
РОЗЕТКИ MOSAIC С СУППОРТАМИ, НЕМ. СТАНДАРТ(2)
Розетка 2К + З с защитн. шторками (2 модуля)		774 31	-
Розетка 2К + З с механ. блокировкой (2 модуля)		774 51	-
Розетка 2 х 2К + З с защитн. шторками (4 модуля)		774 32	-
Розетка 2 х 2К + З с механ. блокировкой (4 модуля)		774 52	-
Розетка 3 х 2К + З с защитн. шторками (6 модулей)		774 33	-
Розетка 3 х 2Р + T с механ. блокировкой (6 модулей)		774 53	-
Розетка 4 x 2К + З с защитн. шторками (8 модулей)		774 34	-
Розетка 4 х 2К + З с механ. блокировкой (8 модулей)		774 54	-
Розетка 2 x RJ 45 кат.6 (2 модуля)		UTP : 786 63 FTP : 786 93	-
Розетка 2 x RJ 45 кат. 5e (2 модуля)		FTP : 786 73	-
РОЗЕТКИ ПРОГРАММЫ MOSAIC С БЕЗВИНТ. ЗАЖИМАМИ
Розетка 2К + З, 2 модуля		Стандарт	С мех. блок.
		774 01	774 21
Розетка 2 x 2К + З, 4 модуля		774 02	774 22
Розетка 3 x 2К + З, 6 модулей		774 03	774 23
Розетка 4 x 2К + З, 8 модуля		774 04	774 24
СУППОРТЫ УНИВЕРСАЛЬНЫЕ (3)
одноместный		Ширина крышки
		85 мм	130 мм
		109 13	109 14
двухместный		109 23	109 24
трёхместный		109 33	109 34

(1) Суппорты поставляются с декоративными рамками.
(2) Розетки Mosaic с суппортами: состоят из розетки, уже защёлкнутой на суппорте, и декоративной рамки
(3) Суппорты поставляются в комплекте с рамками.

Выбор DLP с гибкими крышками

Выбор оборудования зависит от функций электроустановки.

Для рядовых электроустановок

Адаптирована для электроустановок самого широкого применения.

Разделительная перегородка

• 1 Кат. № = кабель-канал + крышка для сечений 35 х 105, 50 x 80, 50 x 105, 50 х 150 • 1 Кат. № для заказа суппорта Mosaic (суппорт + рамка поставляются вместе). Суппорты готовы для монтажа розеток и установки на кабель-каналы

Преимущества:
• экономия времени при заказе получение всех комплектующих сразу
• идеальное решение для офисов и больших общественных зданий

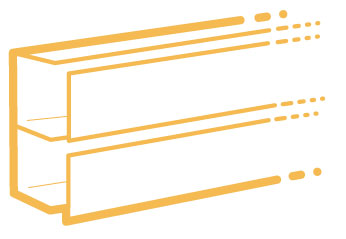

Для сложных электроустановок применяются многосекционные DLP

Отвечают потребностям многофункциональных электроустановок, в которых применяются разные типы кабелей и большое количество электроустановочных изделий.

2 основных применения:
• большое количество кабелей
• большое количество электроустановочных изделий.

Инновационные кабель-каналы DLP – гибкое решение для всех проектов

Преимущества гибкой крышки

Быстрый и удобный монтаж в сочетании с великолепным результатом работы. Одно из многочисленных преимуществ: Вам не придется больше резать крышку, чтобы установить внешние и внутренние углы.

Гибкая крышка		Переменные углы
	Гибкая крышка идеально закрывает кабель-каналы и аксессуары. Эстетика и профессионализм!		Внешние и внутренние переменные углы – все гениальное просто!

Преднарезанные отверстия		Монтаж оборудования
	Преднарезанные отверстия в основании профилей. Перед креплением к стене профиль не нужно засверливать.		Монтаж оборудования в кабель-каналы – легко и быстро! Благодаря специальным суппортам, которые позволяют установить в короб любое установочное изделие Legrand.

Особенности монтажа

Гибкая крышка		Новинки
	Монтируется на профили и аксессуары: экономия времени монтажа, прекрасный внешний вид.		- отводы угловые - углы плоские - углы внутренние и внешние

Емкость кабель-каналов с электроустановочным оборудованием

Определить объем, занимаемый проводами и суппортами в кабель-канале можно, сложив объем, занимаемый проводниками, с объемом, занимаемым суппортами и механизмами.

	Суппорт универсальный (межосевое расст. 60)		Суппорт модульный			Суппорт P17
	Крыш. 85	Крыш. 130	Крыш. 65	Крыш. 85	Крыш. 130	Крыш. 130
Объем, занимаемый суппортом + изделием	2660	4080	1210	1870	3240	4000
	(2260 для проф. 35)

Емкость кабель-каналов DLP с гибкими крышками

			Емкость (мм2)	Диаметр макс. (мм)	Сечение кабель-канала (мм)*	Кат. №
Кабель-каналы	1 секция		2240	33	35 x 80 CV 65	104 11
			2850	33	35 x 105 CV 85	104 63
			3340	39	50 x 80 CV 65	104 19
			4330	43	50 x 105 CV 65	104 29
			8540	2 x 55	65 x 150 CV 130	104 33
			11240	2 x 55	65 x 195 CV 180	104 53
	2 секции	секция 1	3960	51	65 x 150 2CV 65	104 33
		секция 2	3960	51
		секция 1	5310	55	65 x 195 2CV 85	104 53
